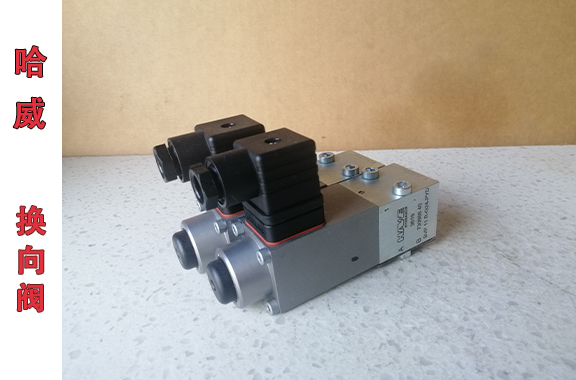

哈威 BVP - 11 - R - G24 - PYD 屬于 BVP 系列板式安裝截止換向閥，該型號雖無單獨標注的專屬安裝尺寸，但結合其系列通用屬性和行業標準可推斷出核心安裝尺寸，同時能明確其安裝相關的關鍵規范，具體如下：
核心安裝尺寸依據：BVP 系列中的對應規格閥多采用板式安裝結構，且同系列相近規格（如 BVP1 等）及衍生型號 NBVP 標注有符合NG6（對應 D03） 的標準連接孔位模式，這是液壓板式閥的常見通用規格。NG6/D03 標準對應的典型安裝尺寸為：安裝面螺栓孔呈 4 孔對稱分布，孔中心間距橫向和縱向均為 40mm，螺栓孔直徑通常為 6.5mm，適配 M6 螺栓，安裝面整體尺寸適配常規 NG6 規格的集成閥塊安裝槽。結合 BVP - 11 標注的通徑相關屬性，其安裝尺寸大概率遵循該通用標準。
輔助安裝規范
安裝方式上，該閥明確為板式集成安裝，需匹配對應 NG6 規格的集成閥塊，不可像 BVG 系列那樣直接串聯在管路中。
安裝面精度有嚴格要求，參考同品牌同類型閥標準，安裝面平面度需≤0.01mm，粗糙度 Ra≤3.2μm，避免因安裝面貼合不嚴導致液壓油泄漏。
閥體周圍建議預留≥50mm 空間，方便電磁線圈接線、后期調試及維護，且電磁鐵需垂直向上安裝，防止閥芯運行時出現卡滯問題。
