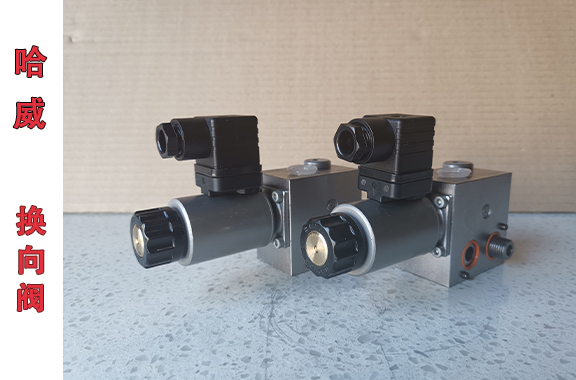

這款閥作為錐形座閥式結構的模塊化截止式換向閥組，核心是借助驅動力控制閥芯與閥座的相對運動，搭配復位彈簧和內部壓力平衡設計，實現油路的通斷與流向切換，進而操控液壓執行機構運轉。
一、基礎狀態（斷電 / 無操縱力時）
不通電或未施加其他操縱力時，復位彈簧會將錐形閥芯緊緊頂在閥座上，使閥保持在零位或中位。此時閥芯與閥座緊密貼合，憑借錐形結構實現零泄漏密封，能有效切斷對應油路，避免液壓油無故泄漏，同時防止執行機構出現意外動作，保障液壓系統處于穩定的初始待命狀態。且閥組內部采用壓力平衡設計，各個油口可承受相同油壓，避免壓力不均對閥芯的初始位置造成干擾。
二、換向工作狀態（通電 / 施加操縱力時）
該閥適配電磁驅動等多種操控方式，以常見的電磁驅動為例，其 GM24 對應的電磁鐵線圈通入直流 24V 電壓后，線圈會產生電磁力。此電磁力會克服復位彈簧的彈力以及液壓油帶來的液壓力，推動錐形閥芯在閥體內移動，改變閥芯與閥座的相對位置。比如要控制液壓執行機構做伸出動作時，電磁力會驅動對應出油口的閥芯離開閥座，此時進油口的壓力油可通過該出油口流向執行機構；若想切換執行機構運動方向，只需通過信號控制閥芯切換位置，讓壓力油從另一出油口進入執行機構即可。另外，因閥組是模塊化組合結構，多個并聯的截止式換向閥可協同動作，適配不同液壓回路的復合控制需求。
三、復位回歸狀態（斷電 / 撤銷操縱力時）
當電磁鐵斷電，或是施加的操縱力撤銷后，電磁力會迅速消失，之前被壓縮的復位彈簧會釋放彈力。在彈力作用下，閥芯被重新推回初始位置，再次與閥座緊密貼合。這一動作會切斷此前導通的工作油路，恢復到初始的密封狀態，壓力油停止向執行機構供油，執行機構停止動作，回油也會通過對應通路流回回油口，整個液壓回路回歸到初始待命狀態，為下一次動作指令做好準備。
