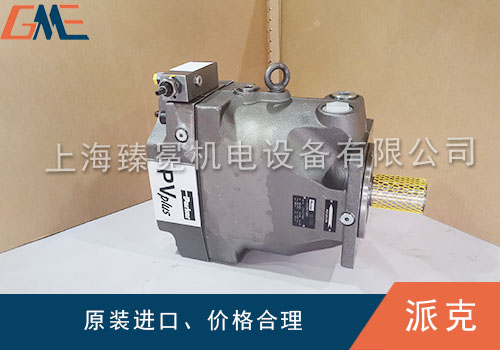

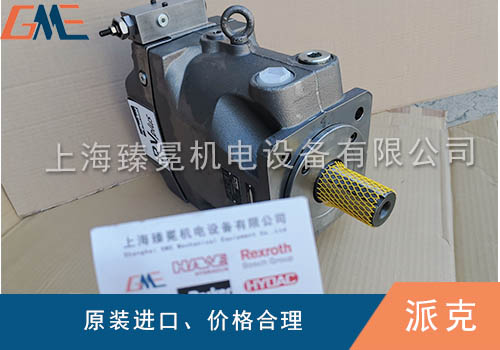

PARKER派克柱塞泵結構原理及維護情況
2019-05-14
13:07??來源：??? 發布者：上海臻冕
PARKER派克柱塞泵根據傾斜元件的不同，有斜盤式和斜軸式兩種。斜盤式是斜盤相對回轉的缸體有一傾斜角度，而引起柱塞在泵缸中往復運動。它是由于柱塞缸體相對傳動軸傾斜一角度而使柱塞作往復運動。流量調節依靠擺動柱塞缸體的角度來實現，故有的又稱擺缸式。
它與斜盤式相比，工作可靠，流量大，但結構復雜。大后方對PARKER柱塞泵產品特別執著，以致一直得到同行業的大力支持。
PARKER派克柱塞泵結構形式
派克柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；由于徑向柱塞泵屬于一種新型的技術含量比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部分．
PARKER派克柱塞泵工作原理
派克柱塞泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。
帶滑靴結構的軸向柱塞泵是目前使用廣泛的軸向柱塞泵，安放在缸體中的柱塞通過滑靴與斜盤相接觸，當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。
PARKER柱塞泵的維護
斜盤式軸向柱塞泵一般采用缸體轉動、端面配流的形式。缸體端面上鑲有一塊由雙金屬板與鋼配油盤組成的摩擦副，而且大多數是采用平面配流的方法，所以維修比較方便。配油盤是軸向柱塞泵的關鍵部件之一，泵工作時，一方面工作腔的高壓油把缸體推向配油盤，另一方面配油盤和缸體間的油膜壓力形成對缸體的液壓反推力使缸體背離配油盤。缸體對配油盤的設計液壓壓緊力Fn略大于配油盤對缸體的液壓反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持較高的容積效率。
實際上，由于油液的污染，往往使配油盤與缸體之間產生輕微磨損。特別是高壓時，即使輕微的磨損也可以使液壓反推力Ff增大，從而破壞Fn 。
