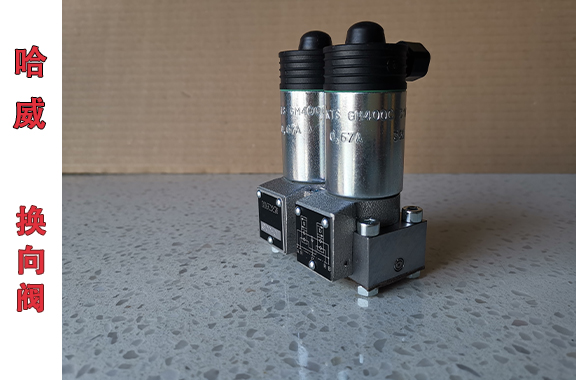

G22-0-G24 屬于哈威 G 系列三位四通、彈簧復位、電磁直動、球座密封的截止式換向閥，核心是依靠電磁力驅動直角杠桿 + 推桿，頂開彈簧加載的鋼球密封副，改變油口通斷，實現液壓流向切換，全程為線密封零內漏，區別于常規滑閥的間隙密封。
一、核心結構基礎
閥體為高強度鋼制，內部是彈簧加載鋼球式截止密封副，搭配復位彈簧、直流 24V 電磁驅動組件、直角杠桿、推桿，進油口帶濾網防雜質；油口為板式安裝，底面配 O 形圈密封，無滑閥間隙，依靠閥座 + 鋼球?qū)崿F(xiàn)完全密封。
二、分位置工作流程
1. 斷電中位（初始狀態）
兩側電磁線圈均不通電，復位彈簧將鋼球緊壓在閥座上，P（進油）、T（回油）、A、B（工作口）全部相互封閉，油路零泄漏，執行元件鎖止保壓，系統無流量流通，這也是型號中 “0” 對應的中位封閉機能。
2. 單側電磁鐵通電（工作位 1）
給一側 24VDC 線圈通電，電磁力推動頂桿，通過直角杠桿與推桿放大推力，克服彈簧預緊力與系統液壓力，頂開對應通道的鋼球密封副，打開 P→A、B→T 的油路，壓力油經 P 口流入 A 口驅動執行元件，回油從 B 口經 T 口回流油箱，換向平穩無沖擊，杠桿結構大幅降低所需操縱力。
3. 另一側電磁鐵通電（工作位 2）
切換通電線圈，電磁力通過杠桿機構頂開另一側密封鋼球，油路切換為P→B、A→T，壓力油改道至 B 口，執行元件反向運動，回油從 A 口經 T 口排出，兩個工作位均為零泄漏導通，高壓下無竄油、無卡滯。
4. 斷電復位
任意工作位斷電后，電磁力消失，復位彈簧立即將鋼球重新壓回閥座，閥芯快速回到中位，所有油口再次封閉，執行元件即刻停止并保壓，響應迅速、復位可靠。
三、核心原理特點
密封方式：采用鋼球 + 閥座的線密封，而非滑閥間隙密封，關閉狀態零內泄漏，可長期保壓，適配高壓系統（最高 500bar），不會因泄漏導致壓力衰減。
驅動機制：電磁直動 + 直角杠桿增力，以較小電磁力即可克服高壓油阻力，換向柔和、無液壓沖擊，動作穩定，適配機床、夾具、橡塑機械等精密控制場景。
壓力適配：內部自帶壓力平衡結構，各油口承壓均等，高低壓工況下切換力一致，不會因系統壓力升高出現卡滯或切換失靈，可靠性拉滿。
防護與耐用：進油口濾網攔截大顆粒雜質，密封副抗污染能力優于滑閥，高壓下不易卡死，整體壽命長，適配嚴苛工業液壓工況。
