一、結構與工作原理
（一）結構組成

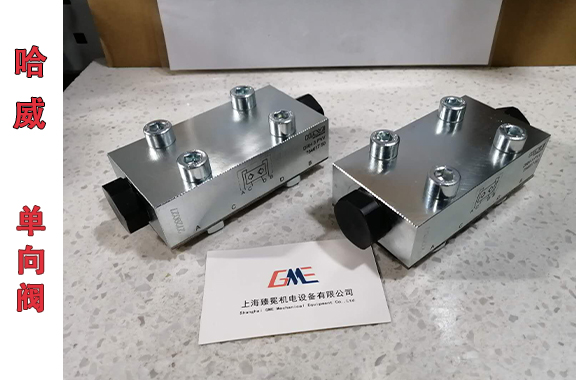

核心由兩個液控單向閥、液控活塞、預卸荷機構（PVV 標識對應預卸荷功能）、彈簧復位機構及密封組件構成，整體集成于閥體，預留控制油口與工作油口，適配標準液壓回路連接。
（二）工作原理
雙向鎖緊：三位四通換向閥中位時，液壓泵卸荷，兩液控單向閥控制油口通油箱，閥芯在彈簧力作用下關閉，液壓缸活塞雙向鎖定，無泄漏保壓。
液控開啟：換向閥切換至工作位時，一側工作油進入執行元件，另一側控制油推動液控活塞，打開對應單向閥，實現油液反向流通，預卸荷機構可抑制高壓沖擊。
預卸荷功能（PVV）：高壓大流量工況下，切換前先小流量卸壓，避免水擊與沖擊噪聲，提升回路穩定性。
二、安裝與連接
安裝前檢查密封件（O 型圈、擋圈）狀態，確保無損傷、安裝到位，防止泄漏。
閥體安裝面需清潔、平整，板式連接時螺栓按規定扭矩緊固；螺紋連接需用密封膠 / 生料帶防漏，避免膠液進入油路。
控制油口需單獨引回油箱，保證鎖緊時控制腔無背壓，否則會導致鎖緊失效。
進油口與出油口按標識連接，不可反向安裝，以免單向功能失效。
安裝位置建議靠近執行元件，縮短鎖緊油路長度，提升保壓精度。
三、調試與操作
空載調試：系統卸壓后啟動，換向閥反復切換，檢查單向閥開啟 / 關閉動作是否順暢，無卡滯、異響。
開啟壓力檢查：逐步升壓，確認單向閥開啟壓力符合要求（通常為主壓的 20% - 60%）；過高可能是閥芯卡滯 / 彈簧預緊力過大，過低可能是密封件磨損 / 液控活塞泄漏。
保壓測試：主壓升至工作壓力，保壓 30 分鐘，壓力降應≤0.5 MPa/h，否則需檢查密封面與閥芯狀態。
預卸荷調試：觀察高壓切換時的壓力波動，若沖擊明顯，可檢查預卸荷油路是否通暢。
操作時避免頻繁高壓切換，減少閥件疲勞損傷。
