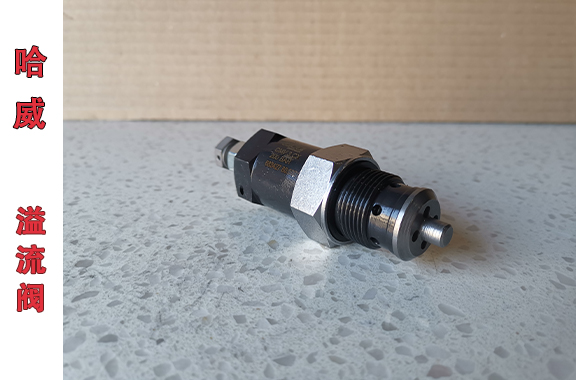

哈威 CMV - 3 - CX - 200 作為哈威系列溢流閥，其安裝流程和哈威同類型液壓閥的安裝規范適配度較高，多采用板式安裝，核心需把控清潔度、安裝定位、管路密封等關鍵要點，具體安裝步驟如下：
一、安裝前準備
元件與資料核查：先核對閥體的型號、產品合格證書與說明書，確認 CMV - 3 - CX - 200 無運輸損傷、密封完好且無銹蝕。該類進口液壓閥出廠精度已校準，禁止安裝前隨意拆裝。同時確認專用安裝底板與閥體匹配，準備好適配的 M 系列固定螺釘、密封件等配件。
系統與環境清潔：液壓系統油路需達到 NAS 1638 Class 6 的清潔度標準，避免雜質劃傷閥芯影響密封和使用壽命。提前清除安裝區域的油污、鐵屑等雜物，對液壓管路進行酸洗、沖洗和上油處理，熱彎管和焊接管需額外做除銹清潔。另外準備好 10μm 濾芯的進油口過濾器，保障油路清潔。
工具準備：備好扭矩扳手（精度 ±3%）、水平儀、鋼絲刷等工具，其中扭矩扳手用于精準控制螺釘緊固力度，避免用力不當損壞閥體。
二、定位與固定安裝
確定安裝位置：優先將閥體安裝在靠近被保護的液壓設備或管路附近，且選擇便于后期檢修的區域。安裝時需保持閥體軸線水平，若為板式安裝，需先將專用底板固定到位，底板安裝面的表面粗糙度需≤4μm、平直度≤0.01mm/m，確保與閥體貼合緊密。
緊固閥體：將 CMV - 3 - CX - 200 平穩放置在安裝底板上，對齊螺釘孔，用適配螺釘對角逐步緊固。參考哈威同類液壓閥標準，擰緊扭矩建議不超過 15N?m，不可過度緊固，防止閥體變形或密封件損壞。
三、管路連接
區分油口并對接：明確閥體的進油口（P）、回油口（T），嚴格按液壓系統圖對接管路，未使用的備用油口必須用專用堵頭密封，防止漏油。管路布置時，硬管彎曲半徑不小于 4 倍管徑，近接頭處保留直管段，避免管路應力傳遞到閥體。
密封處理：管路與閥體接口處選用適配的密封件，禁止使用麻絲、膩?zhàn)拥炔环弦簤合到y(tǒng)要求的密封材料。若介質為抗燃性壓力油或工作油溫超過 90℃，需更換 FKM 氟橡膠密封件，提升適配性。連接法蘭接頭時可錯開布置，穿墻管路的接頭距墻面需大于 100mm，方便后續檢修。
四、安裝后檢查與調試
靜態檢查：復查閥體水平度和固定狀態，確認螺釘無松動，管路接口無明顯縫隙。檢查溢流閥入口管道是否采用長半徑彎頭，減少油路壓降。
壓力測試：緩慢通入液壓油，初始壓力控制在 3bar 左右，觀察各接口是否滲漏。隨后順時針旋轉調節螺釘逐步升壓至系統工作壓力（該系列最高可達 450bar），保壓一段時間，確認無泄漏后再投入正常運行。
安全核查：若出口管道接入放空或火炬總管，需保證出口高于總管，防止凝液倒流；若進出口管道設有切斷閥，需將其鉛封開，閥桿水平安裝，避免閥板異常下滑。
