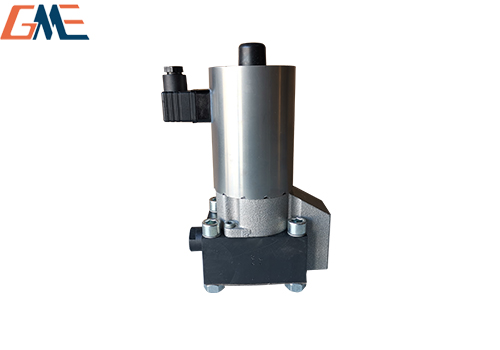

G3-1-A 24是德國 HAWE（哈威）G 系列板式安裝、電磁驅動、球式截止型換向閥，核心特點是無泄漏密封、高壓可靠、結構緊湊，常用于工業液壓系統的方向控制。

一、核心參數（標準規格）

品牌：HAWE（德國哈威）

類型：電磁截止式換向閥（2/2 或 3/2 通，單電磁鐵）

公稱壓力：315 bar（最高工作壓力）

介質：礦物液壓油（符合 DIN 51524），也可適配部分合成油

安裝：板式安裝（適配標準閥塊 / 連接板）

電磁鐵：DC 24V（A24=24V 直流，A 為電磁鐵系列代號）

結構：鋼球密封、彈簧復位，內泄漏平衡，無泄漏油口

適用流量：按通徑 G3（小通徑，適合中小流量回路）

防護 / 密封：標準工業級，適合機床、冶金、工程機械等高壓工況

二、型號含義拆解

G：G 系列截止式換向閥

3：通徑規格（G3，小通徑）

1：閥芯機能 / 位數（1 = 單電磁鐵，2/2 或 3/2 通，具體看樣本）

A：電磁鐵系列（直流型）

24：額定電壓 DC 24V

三、關鍵特性與優勢

無泄漏密封：球式截止結構，閉合時零泄漏，適合保壓、鎖緊回路

高壓耐用：鋼制閥體與閥芯，抗沖擊、耐高壓，壽命長

低切換力：彈簧加載 + 平衡結構，切換平穩、無沖擊

維護便捷：電磁鐵可單獨更換，無需拆閥體，適配性強

兼容性強：可單獨使用，也可組合成 3/3、4/2、4/3 通閥組（配中間板 / 閥塊）

四、典型應用場景

機床液壓（卡盤、夾具、主軸夾緊）

冶金設備（軋機、剪切機、液壓缸控制）

工程機械（小型液壓執行器、輔助回路）

橡塑機械、壓力機、測試臺等高壓液壓系統

五、升級與替代提示

該型號已逐步升級為 G3-12-GM24（GM24 為新一代 24V 直流電磁鐵，線圈可更換，安裝與性能兼容）

同系列替代：G3-1-G24（G 系列 24V 直流，結構相近）、GR2-1-A24、GS2-1-A24（不同機能 / 通徑）

六、選型與安裝建議

確認系統壓力≤315bar、電壓 DC24V、流量匹配 G3 通徑

優先選用原廠或授權代理渠道，避免仿品影響密封與壽命

安裝前清潔閥塊油道，確保密封面無劃傷；電磁鐵接線注意正負極與接地

長期保壓回路建議搭配單向閥 / 蓄能器，提升系統穩定性
