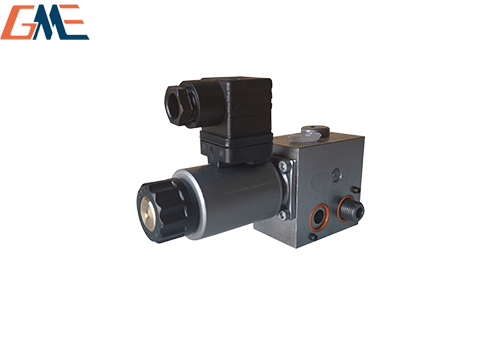

哈威BVH 11 M／GM／H／2-GM 24 是一款模塊化截止式換向閥組。

一、核心結構與特性

該閥組屬于錐形閥，采用錐形座閥式結構，關閉狀態下能實現零泄漏密封，內部采用壓力平衡設計，各油口可承受相同油壓，不通電時復位彈簧會推動閥自動復位至零位或中位。

整體由多個并聯的截止式換向閥構成，閥片通過空心螺栓連接，具備靈活的擴展性?？蛇x擇二位二通、二位三通、二位四通以及三位四通等多種機能，還能根據實際功能需求，在閥片中集成調壓閥、壓力繼電器、單向閥、節流閥或單向節流閥等功能部件。

采用緊湊化結構設計，去除底板后重量更輕，可直接通過法蘭連接到緊湊型液壓泵站，也能集成到管道系統中，安裝方式靈活。后期檢修時，僅更換電磁鐵線圈就能更改電壓，參數調整和部件維護都較為便捷。

二、關鍵技術參數

其最大工作壓力可達 400bar，油口 A、B、C 的靜態過載壓力約為 800bar。適用的環境溫度范圍在 - 40℃到 + 80℃之間，適配的油溫為 - 25℃到 + 80℃，起動溫度最低可至 - 40℃，不過起動后需滿足穩定運行溫度至少升高 20K 的條件。閥體采用鋼材制作，且經過氣體氮化處理，其中插裝式閥的重量約為 0.7kg，帶連接塊型式的重量約為 1.4kg，GM24 對應的電磁鐵線圈額定電壓為直流 24V，額定流量為 20L/min。

三、典型應用場景

憑借零泄漏密封和靈活的模塊化特性，該閥組常用于對密封性、控制精度有較高要求的液壓系統。尤其適配機床和成型機床的輔助功能與夾緊功能控制，也可用于各類需要獨立操控消耗器的液壓回路中，適配手動、機動、電磁動、液動以及電液動等多種操控方式對應的工況。
